Układy hydrauliczne w sprzęcie budowlanym, maszynach górniczych i zakładach przemysłowych wymagają węży, które są w stanie wytrzymać cykliczne zmiany ciśnienia, małe promienie zgięcia, nasycenie olejem i środowiska ścierne. Często wąż z jednym oplotem ulega przedwczesnej awarii pod wpływem tych połączonych obciążeń. W tym elastycznym wężu hydraulicznym z podwójnym oplotem zastosowano podwójną warstwę oplot z drutu stalowego o wysokiej wytrzymałości i elastyczna mieszanka gumy zapewniają ciśnienie węża o dużej wytrzymałości z elastycznością prowadzenia wymaganą w kompaktowych przedziałach maszynowych. Jest produkowany przez Hengshui Zhehan Rubber & Plastic Products Co., Ltd., bezpośrednia fabryka z własnym mieszaniem, oplataniem i testowaniem ciśnieniowym operacje.
Zbrojenie składa się z dwóch warstw ocynkowanego drutu stalowego o dużej wytrzymałości, splecionych krzyżowo pod określonym kątem. Konstrukcja ta zapewnia o około 60% wyższą zdolność ciśnieniową niż porównywalny wąż z pojedynczym oplotem ta sama średnica. Kąt oplotu jest kontrolowany w celu utrzymania stabilności węża pod obciążeniem impulsowym i zapobiegania powstawaniu drutu przemieszczenie lub „klatka dla ptaków” podczas zginania.
Elastyczny wąż hydrauliczny z podwójnym oplotem został zaprojektowany i przetestowany zgodnie z wymiarami i wymagania eksploatacyjne normy EN853 2SN, uznanej normy europejskiej dotyczącej kompaktowych węży hydraulicznych z podwójnym oplotem. Zapewnia to weryfikowalny punkt odniesienia dla wartości ciśnienia znamionowego, promienia zgięcia i wydajności impulsowej.

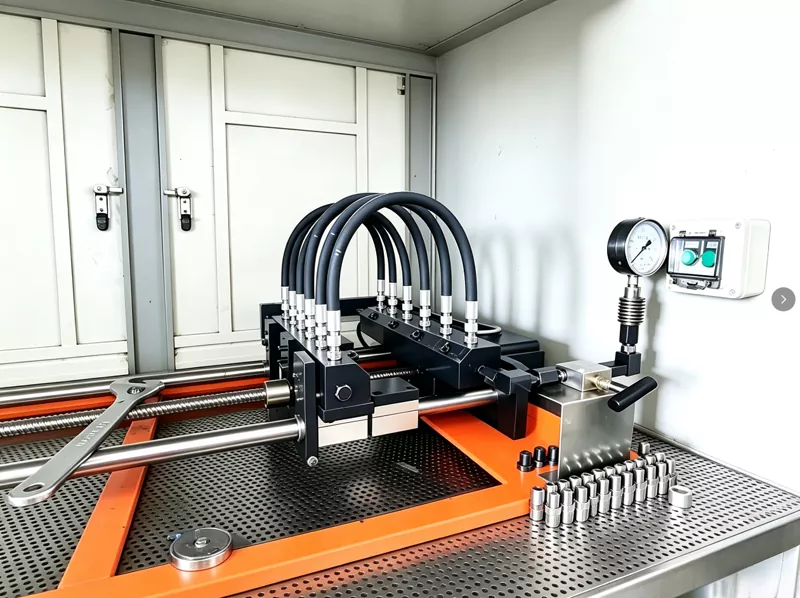

Podczas testów impulsowych przy znamionowym ciśnieniu roboczym wąż wykonał 500 000 cykli ciśnieniowych bez wycieków, pęknięcie lub uszkodzenie konstrukcji. Ten test symuluje powtarzające się skoki ciśnienia, które występują w cylindrach hydraulicznych odwrócić kierunek lub gdy obciążenie nagle się przesunie.
Standardowe ciśnienie robocze: od 21 MPa do 35 MPa (3046 psi do 5076 psi)
Minimalne ciśnienie rozrywające: ≥ 80 MPa (11603 psi)
Ten stosunek ciśnienia rozrywającego do ciśnienia roboczego zapewnia wyraźny margines bezpieczeństwa dla układów hydraulicznych o nieprzewidywalnym ciśnieniu kolce.
Dętka wykonana jest z odpornego na olej kauczuku syntetycznego o dużej gęstości. Nadaje się do hydrauliki mineralnej olej, emulsje wodno-olejowe i wiele standardowych płynów hydraulicznych. Długotrwałe zanurzenie nie powoduje znaczących skutków pęcznienie, stwardnienie lub pękanie.
Wąż został zaprojektowany z mniejszym minimalnym promieniem zgięcia niż wiele standardowych węży z podwójnym oplotem. To pozwala montaż w ciasnych przestrzeniach — takich jak przeguby wysięgników koparki lub kompaktowy sprzęt rolniczy — bez załamań lub wewnętrzne ograniczenie przepływu.
Wąż nadaje się do użytku w temperaturach od -40°C do +100°C (-40°F do +212°F) w trybie ciągłym, z przerwami do 125°C (257°F). Mieszanka gumowa nie staje się krucha w warunkach zamarzania ani nie mięknie nadmiernie w pobliżu temperatury komory silnika.
Zewnętrzna powłoka wykonana jest z syntetycznego kauczuku odpornego na ozon, promieniowanie UV i ścieranie. Chroni oplot stalowy przed rdzą i uszkodzeniami mechanicznymi w środowisku zewnętrznym i przemysłowym.
Koparki, ładowarki kołowe, koparko-ładowarki i żurawie samojezdne. Wąż służy do wysięgnika, łyżki i układu kierowniczego obwody, w których jednocześnie występuje wysokie ciśnienie i ciasne zginanie.
Hydrauliczne obudowy stropowe, kombajny chodnikowe i systemy napinania przenośników. Podwójny oplot zapewnia dodatkowy margines przed uderzeniami skał i ścieraniem zewnętrznym w warunkach podziemnych.
Prasy kuźnicze, układy hydrauliczne walcowni i urządzenia do ciągłego odlewania. Aplikacje te obejmują impulsy ciśnienia o wysokiej częstotliwości i wysokie temperatury otoczenia w pobliżu pieców.
Kombajny zbożowe, opryskiwacze, wtryskarki i kompaktowy sprzęt użytkowy. Elastyczność węża upraszcza prowadzenie w ograniczonych przestrzeniach, a jego odporność na olej pozwala na długie okresy międzyobsługowe.
| Parametr | Bliższe dane |
| Standard | EN853 2SN (odniesienie do wymiarów i wydajności) |
| Ciśnienie robocze | 21 MPa – 35 MPa w zależności od średnicy |
| Minimalne ciśnienie rozrywające | ≥ 80 MPa |
| Średnice wewnętrzne | 6 mm, 8 mm, 10 mm, 13 mm, 16 mm, 19 mm (dostępne rozmiary niestandardowe) |
| Długości standardowe | rolki 20 m i 40 m; dostarczane niestandardowe długości cięcia |
| Dętka wewnętrzna | Olejoodporna guma syntetyczna |
| Wzmocnienie | Dwie warstwy oplotu z drutu stalowego ocynkowanego o dużej wytrzymałości na rozciąganie |
| Zewnętrzna osłona | Kauczuk syntetyczny odporny na warunki atmosferyczne, ozon i ścieranie |
| Temperatura pracy | -40°C do +100°C w trybie ciągłym; 125°C okresowo |
| Kompatybilność z mediami | Mineralny olej hydrauliczny, emulsje wodno-olejowe; nie dla mocnych kwasów i zasad |
Poprowadzić wąż nie przekraczając opublikowanego minimalnego promienia zgięcia. Unikać skręcania podczas montażu złączki. Użyj kompatybilne złączki zaciskane i dokręcić momentem obrotowym określonym przez producenta złączki. Jeśli wąż musi być prowadzone w pobliżu gorących powierzchni lub ostrych krawędzi, należy stosować tuleje ochronne lub zaciski.
Nie przekraczać znamionowego ciśnienia roboczego. Skoki ciśnienia powyżej wartości znamionowej skracają żywotność węża. Wąż nie przeznaczone do pracy z mocnymi kwasami, mocnymi zasadami lub rozpuszczalnikami. W przypadku alternatywnych płynów należy wcześniej skontaktować się z producentem zamawianie.
Regularnie sprawdzaj zewnętrzną osłonę pod kątem przecięć, przetarć lub obrzęków. Sprawdź złączki pod kątem wycieków lub ruchu. Jeśli jakakolwiek stal widoczny jest przewód lub wąż został zgnieciony, należy go natychmiast wymienić.
Utrzymuj pokrywę wolną od ciężkiego oleju, błota i zanieczyszczeń. Nagromadzony brud może ukryć wczesne oznaki zużycia i przyspieszyć degradacja osłony.
Nieużywany wąż należy przechowywać w chłodnym, suchym i wentylowanym miejscu, z dala od bezpośredniego światła słonecznego, deszczu i sprzętu wytwarzającego ozon. Zrób nie układaj ciężkich przedmiotów na zwojach węża.
Standardowe próbki węży są dostarczane bezpłatnie do oceny. Klient pokrywa fracht.
Rozmiary zapasów: 1 rolka lub 1 długość cięcia. Konfiguracje niestandardowe: MOQ zależy od średnicy, długości i dopasowania wymagania.
Można dostosować średnicę wewnętrzną, długość, klasę ciśnienia, kolor pokrywy, nadruk marki i konfiguracje końcówek. Rysunki techniczne są sprawdzane przez naszą kadrę techniczną.
Każda partia produkcyjna poddawana jest 100% próbom ciśnieniowym i kontroli wymiarowej. Produkt jest wspierany przez a 12-miesięczna gwarancja na wady materiałowe i produkcyjne w przypadku normalnego użytkowania.
Hengshui Zhehan Rubber & Plastic Products Co., Ltd. jest bezpośrednim producentem, a nie pośrednikiem handlowym. The firma produkuje gumowe i plastikowe produkty hydrauliczne od czerwca 2018 roku. Fabryka w hrabstwie Jingxian w Hebei Prowincja działa:
6 wyspecjalizowanych linii produkcyjnych węży hydraulicznych, węży przemysłowych i podzespołów z nimi związanych.
Ponad 120 pracowników, w tym 18 inżynierów i techników kontroli jakości.
Własne procesy, począwszy od kontroli surowców i mieszania gumy, po oplot z drutu, wytłaczanie okładek i obróbkę końcową próby hydrauliczne.
Udokumentowane zarządzanie jakością obejmujące cały cykl produkcyjny.
Dogodny dostęp logistyczny w pobliżu głównych dróg ekspresowych i linii kolejowych dla żeglugi krajowej i eksportowej.
Firma dostarczała węże hydrauliczne dwuoplotowe dla budownictwa, górnictwa, rolnictwa i przemysłu wniosków od ponad 8 lat.
Odp.: Wąż został zaprojektowany i przetestowany tak, aby spełniał wymagania dotyczące wydajności i wymiarów normy EN853 2SN. Możemy zapewnić raporty z inspekcji i, jeśli to konieczne, koordynuje weryfikację przez stronę trzecią pod kątem określonych certyfikatów.
Odp.: Podwójny oplot zapewnia o około 60% wyższe ciśnienie robocze i większy margines rozerwania. Oferuje również lepsza odporność na uderzenia zewnętrzne i lepsza trwałość impulsów, dzięki czemu nadaje się do ciężkich zastosowań hydraulicznych obwody.
Odp.: Wąż wytrzymuje okresowe temperatury do 125°C. W sprawie pracy ciągłej powyżej 100°C prosimy o kontakt nam o konkretnych danych dotyczących temperatury i płynu, abyśmy mogli w razie potrzeby polecić alternatywny związek.
Odp.: Zalecamy złączki zaciskane przeznaczone do rozmiarów węży z podwójnym oplotem. Możemy dostarczyć dopasowane okucia lub wyprodukować kompletne zespoły węży według specyfikacji.
Odp.: Każda partia przechodzi 100% próbę ciśnieniową przy 1,5-krotności znamionowego ciśnienia roboczego, wraz z kontrolą wymiarową i oględziny. Zapisy testów są przechowywane i dostępne do wglądu.
